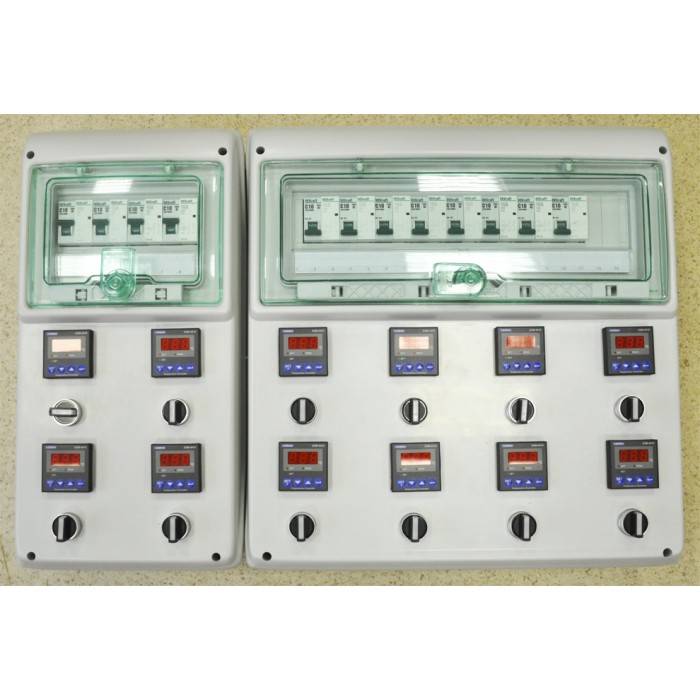

Пульт управления на емкость с рубашкой.
(Для 8 емкостей)
Система автоматического контроля температуры в емкости с рубашкой охлаждения. Может быть использована на любых емкостях из нержавеющей стали нашего производства, как с плавающей крышкой, так и ЦКТ для пива или кваса. Емкости могут быть любого объема от 60 литров и выше, при очень больших объемах от 10м3 емкости, соответственно увеличивается объем рубашки охлаждения – в таком случае нужно ставить другой электромагнитный клапан большего сечения, для нормальной циркуляции хладоносителя в рубашке (что немного увеличит стоимость комплекта).
Принцип работы комплекта для регулировки температуры в емкости.
- Пульт управления. Блок управления температурой, на котором выставляется температура, требуемая к поддержанию в емкости. Также можно выставить «дельту» при которой будет включаться и отключаться процесс охлаждения.
- Термозонд. Представляет из себя шнур, на конце которого имеется термопара. Устанавливается зонд в капсулу, имеющуюся на емкости и уходящей в глубину емкости на 20 см, что позволяет точно считывать температуру внутри емкости. Зонд подключается к пульту управления.
- Электромагнитный клапан. Устанавливается на магистраль с хладоносителем, идущем к конкретной емкости, в которой нужно производить контроль. На одну емкость достаточно одного клапана, даже если на емкости две рубашки охлаждения, после клапана магистраль можно раздвоить.
Принцип работы в двух словах. Вы выставляете нужную температуру в емкости, когда емкость отепляется, происходит открытие клапана, когда температура достигнута клапан закрывается.
В комплект входит:
- Пульт управления влагозащищенный для контроля в 8-и емкостях.
- Термозонд 8 шт.
- Электромагнитный клапан 1/2" . 8 шт.
- Схема подключения и инструкция по работе с данной системой.
- Провода в комплект не входят!, по месту можно использовать кабель 0,5 – 0,75 мм2.
